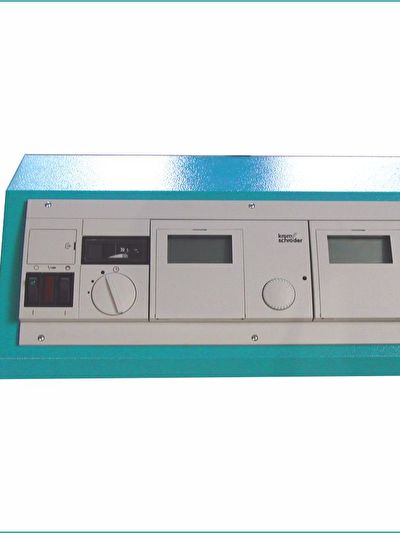

Elfatherm E8

KARAKTERISTIKE REGULATORA PORODICE E8:

-Regulacija temperature kotla (kotlova) prema spoljašnjoj temperaturi uključenjem gorionika. -Regulacija temperature polaznog voda prema spoljašnjoj temperaturi upravljanjem motora mešajućeg ventila.
-Mogućnost unosa dva nezavisna programa grejanja za svaki krug grejanja (rad u smenama).
-Samo jedan spoljašnji senzor za do 6 regulatora.
-Mogućnost odabira funkcije kruga grejanja: klasični krug grejanja, krug grejanja po zadanoj vrednosti (ventilokonvektori), krug grejanja bazena, dodatni krug grejanja sanitarne vode, krug zaštite povratnog voda kotla preko mešajuće slavine.
-Mogućnost odabira vrste senzora 1 k PTC ili 5 k NTC.
-Osvetljeni displej s jasnim tekstualnim prikazom svih parametara s mogućnošću odabira jezika (uključivo i HR).
-Jednostavno programiranje i rukovanje korištenjem samo jednog tastera vođeno funkcijski grupisanim menijima.
-4-kanalni nedeljni uklopni sat sa do 3 uklopna razdoblja dnevno po kanalu.
-Ograničenje minimalne i maksimalne temperature kotla.
-Početno rasterećenje kotla.
-Optimizirano ugrejavanje prema dinamici zgrade.
-Podesiva dinamička diferencija ukapčanja gorionika.
-Automatski rad leto/zima uz mogućnost odabira sobne temperature za prekid grejanja. -Zaštita od smrzavanja.
-Zaštita pumpi od blokade.
-Ugrađeno Can-bus izlaz omogućuje proširenje sa dodatnim krugovima mešajućeg ventila (ukupno do 15 krugova; uz E8.1124).
-Mogućnost ugradnje telefonskog prekidača.
-Upravljanje radom cirkulacionih pumpi.
-Regulacija temperature sasnitarne tople vode uključenjem gorionika i pumpe bojlera.

KOTLOVSKA REGULACIJA Cm SA UGRAĐENIM REGULATOROM Elfatherm E8.0634

-Regulacija kotlovskog kruga (kaskada dva kotla s jednostepenim gorionicima ili jedan dvostepeni gorionik).
-Regulacija dva kruga mešajućeg ventila (ili adresiranje pojedinog kao PTV).
-Regulacija kruga sanitarne tople vode.
-Regulacija zaštitne pumpe kotla (ili adresiranje kao solarna ili kotlovska pumpa).
-Regulacija recirkulacione pumpe.

KOTLOVSKA REGULACIJA Cm SA UGRAĐENIM REGULATOROM Elfatherm E8.1124

-Regulacija kotlovskog kruga osnovnom kotlovskom regulacijom.
-Regulacija dva kruga mešajućeg ventila (ili adresiranje pojedinog kao PTV).
-Regulacija recirkulacijske pumpe.

KOTLOVSKA REGULACIJA Cm SA UGRAĐENIM REGULATOROM Elfatherm E8.0634 I E8.1124

-Regulacija kotlovskog kruga (kaskada dva kotla ili jedan dvostepeni gorionik).
-Regulacija 4 kruga mešajućeg ventila.
-Regulacija kruga sanitarne tople vode.
-Regulacija zaštitne pumpe kotla (ili adresiranje kao solarna ili kotlovska pumpa).
-Regulacija 2 recirkulacione pumpe (vremenski uklopni relej).

Šema kotlovske regulacije Cm sa ugrađenim regulatorima E8.0634 i E8.1124

KOTLOVSKA REGULACIJA Cm SA UGRAĐENIM REGULATORIMA Elfatherm E8.5064 I LAGO Basic 0201R:

-Regulacija kotlovskih krugova (kaskada maksimalno 16 kotlova ili 8 kotla s dvostepenim gorionicima).
-Regulacija dva kruga mešajućeg ventila (ili adresiranje pojedinog kao PTV).
-Regulacija kruga sanitarne tople vode.
-Regulacija zaštitne pumpe kotla (ili adresiranje kao solarna ili kotlovska pumpa).
-Regulacija recirkulacione pumpe (vremenski uklopni relej).
-Mogućnost unosa snage pojedinih kotlova.
-Mogućnost odabira kotla za pripremu sanitarne tople vode.

KASKADNI MODUL LAGO Basic 0201R:

-Kotlovski modul za kaskade.
-Vođenje jednog dvostepenog ili jednog modulirajućeg ili dva jednostepena gorionika. -Regulacija zaštitne pumpe kotla ili zaštite kotla preko mešajućeg ventila.

Šema kotlovske regulacije Cm sa ugrađenim regulatorima E8.5064 ILAGO Basic 0201R

ELEMENTI REGULACIJA KOJI SE MOGU VEZATI SA REGULATORIMA E8SOBNI UPRAVLJAČKI MODUL BM8:

-Jednostavan pregled i upravljanje pripadnim krugom grejanja.
-Displej s jasnim tekstualnim prikazom svih parametara s mogućnošću odabira jezika (uključivo i HR).
-Jednostavno programiranje vođeno funkcijski grupiranim menijima.
-Nedeljni uklopni sat sa do 3 uklopna razdoblja dnevno po kanalu.
-Za svako uklopno razdoblje odvojeno nameštanje temperature.
-Štedna temperatura za noćno ili EKO razdoblje.
-Mogućnost unosa dva odvojena programa (npr. za rad u smenama).
-Program odmora do 99 dana.
-Mogućnost direktnog produženja i prekida razdoblja grejanja („Party“ tipka).
-Korekcija sobne temperature ±5°C.
-Optimisano ugrejavanje.
-4-žilno spajanje korištenjem CAN-Bus izlaza.

SOBNI TERMOSTAT FBR2:

-Analogni sobni termostat sa ugrađenim senzorom temperature.
-Moguće nameštanje noćne temperature, dnevnog rada ili automatskog rada.

FBR2

SOBNI TERMOSTAT Lago FB:

-Veliki LCD displej.
-Omogućuje unos i pregled sistemskih parametara (vreme, temp. sanitarne vode) te parametara kruga grejanja (dnevni program, zadata sobna temperatura) iz dnevne sobe. -Omogućen stalni nadzor i optimizacija sistema grejanja.
