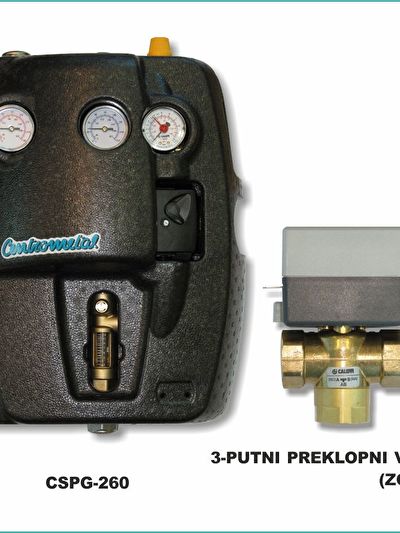

CSPG-260, 3-kraki preklopni ventil

Važan element solarnih sistema svakako su i solarne pumpne grupe CSPG. U solarnoj pumpnoj grupi CSPG-260 nalaze se svi potrebni elementi (uz kolektore, rezervoar, automatiku, solarni odzračni lončić i ekspanzionu posudu) koji trebaju za normalno funkcioniranje solarnog sistema. Ako imamo dodatni akumulacioni rezervoar, uz solarnu pumpnu grupu CSPG-260 trebamo ugraditi 3-kraki preklopni ventil (zonski) koji služi za proširenje solarnog sistema. Uz to što imamo sve potrebne funkcionalne i sigurnosne elemente na jednom mjestu, solarne pumpne grupe su termički i zvučno izolovane te zahtevaju malo mesta i jednostavno se ugrađuju.

ELEMENTI SOLARNE PUMPNE GRUPE CSPG-260:

-2 kuglasta ventila sa gravitacionom kočnicom
-2 termometra
-manometar
-sigurnosni ventil, 6 bar
-cirkulaciona pumpa Grundfos Solar 15-65
-ventili za punjenje/pražnjenje
-regulator protoka (1-13 lit./min.)
-priključci fi22 mm
-ručni odzračni ventil
-priključak za ekspanzionu posudu
-dvodelna izolaciona pena

CSPG 260 Tabela sa dimenzijama i karakteristikama

3-KRAKI PREKLOPNI VENTIL (ZONSKI):

-propušta fluid ili u jednom ili u drugom smeru
-u slučaju nestanka struje vraća se u prvobitni položaj
-priključci 1”

Šhema spajanja solarne pumpne grupe CSPG-260 i 3-krakog preklopnog ventila (zonskog)
